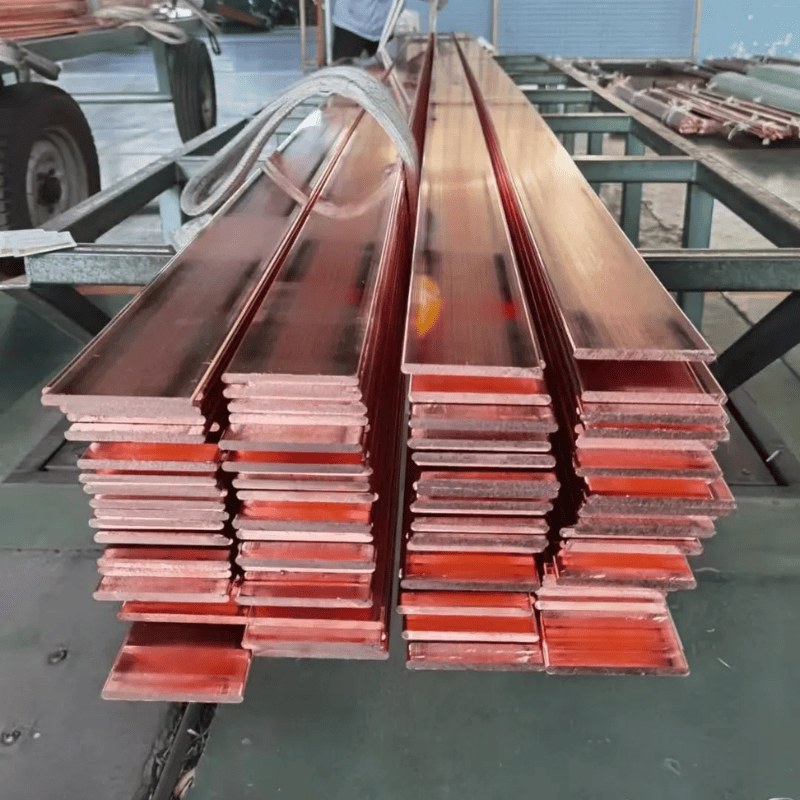

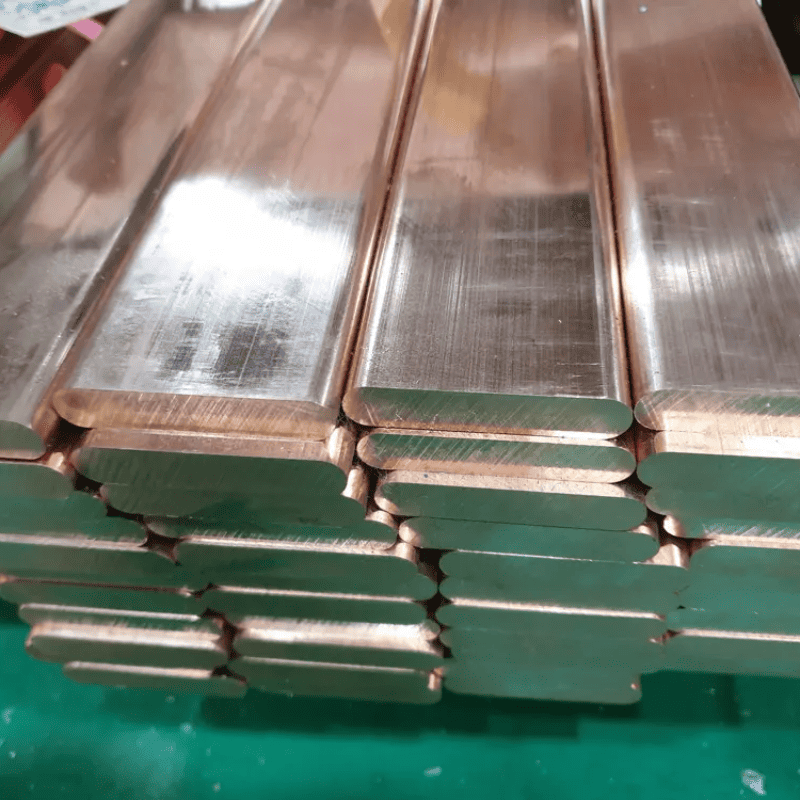

Медный плоский стержень
Медная плоская шина обычно представляет собой сплошной прямоугольный проводник, чаще всего изготовленный из меди C11000 (электролитический прочный шаг - ETP). Он высоко ценится за исключительную электропроводность (100% IACS) и высокую теплопроводность. Благодаря этим свойствам медные плоские стержни в первую очередь производятся для использования в электротехнической промышленности в качестве шин внутри распределительных устройств и электрических панелей, служа важным компонентом для распределения больших токов, а также для заземляющих лент и клемм.
Тел:86-510-83631415
- Описание продукта
- Склад
- Контроль качества
- Измерения
- Упаковка
-
- Название продукта: Медный плоский стержень
Медная плоская шина обычно представляет собой сплошной прямоугольный проводник, чаще всего изготовленный из меди C11000 (электролитический прочный шаг - ETP). Он высоко ценится за исключительную электропроводность (100% IACS) и высокую теплопроводность. Благодаря этим свойствам медные плоские стержни в первую очередь производятся для использования в электротехнической промышленности в качестве шин внутри распределительных устройств и электрических панелей, служа важным компонентом для распределения больших токов, а также для заземляющих лент и клемм.
Описание Медный плоский стержень
Приложения
Electrical Busbars (Main Use) Switchgear and Control Panels Transformer Connections Electrical Grounding Systems Large Electrical Connectors Power Distribution Systems Радиаторы и теплораспределители Cathodes for Electroplating Architectural/Ornamental Trim Machined Contacts and Shunts Параметры продукта
Название продукта Медный плоский стержень Стандартный ASTM B187/B187M, EN 13601, JIS H3250 и т. д. (общие марки: C11000/C101/C102/C110/T2) Общие характеристики плоской меди 3х20мм, 5х30мм, 10х40мм, 12х60мм, 20х100мм и т.д. Длина 1-6 метров, размер принимается на заказ Толщина (мм) 1,0–50 мм Ширина (мм) 5,0–250 мм Закал/Твердость O (отожженный мягкий), 1/2H (полутвердый), H (твердый) Поверхностный процесс Яркий, Чистый, Луженый, Полированный Другие услуги Механическая обработка (ЧПУ), штамповка, гибка, резка, покрытие (жесть/серебро), закругление кромок и т. д. Примерная сравнительная таблица оценок
США (ASTM/CDA) Китай (Великобритания) ЕС (EN) Германия (ДИН) Япония (JIS) Россия (ГОСТ) C11000 Т2 CW004A Э-Cu58/2.0065 С1100 М1 С10200 ТУ1/ТУ0 CW008A SE-Cu / 2.0070 С1020 М0/М00 С10100 ТУ00 CW009A OFE-Cu С1011 М00 Химический состав
Обозначение (UNS/эквивалент) Cu + Ag (%) Цинк (%) П (%) О (Макс) (%) Fe (Макс) (%) Pb (Макс) (%) С10100/ТУ2 >= 99,99 - - 0,0005 0,001 0,0005 С10200/ТУ1 >= 99,95 - - 0,001 0,005 0,005 С11000/Т2 >= 99,90 - - примерно 0,02 - 0,05 0,005 0,004 Механические свойства
Обозначение УНС Характер (Состояние) Предел прочности (МПа) Предел текучести (0,5% доб.) (МПа) Удлинение (% на 50 мм) Типичная твердость (HV/HB) С10100 O60 (Отожженный) 205 - 250 40 - 70 35 - 50 45–65 ВН С10200 O60 (Отожженный) 205 - 250 40 - 70 35 - 50 45–65 ВН C11000 O60 (Отожженный) 220 - 270 60 - 100 30 - 45 50–70 ВН Физическая работоспособность
Обозначение УНС Плотность (г/см3) Электропроводность (%IACS) Теплопроводность (Вт/(м⋅К)) Точка плавления (ликвидус) (∘C) Модуль упругости (ГПа) Тепловое расширение (10-6/К) С10100 8,94 101 - 103 394 - 398 1083 117 17 С10200 8,94 100 - 101 391 - 394 1083 117 17,6 C11000 8,92 100 394 1083 117 17,7 -

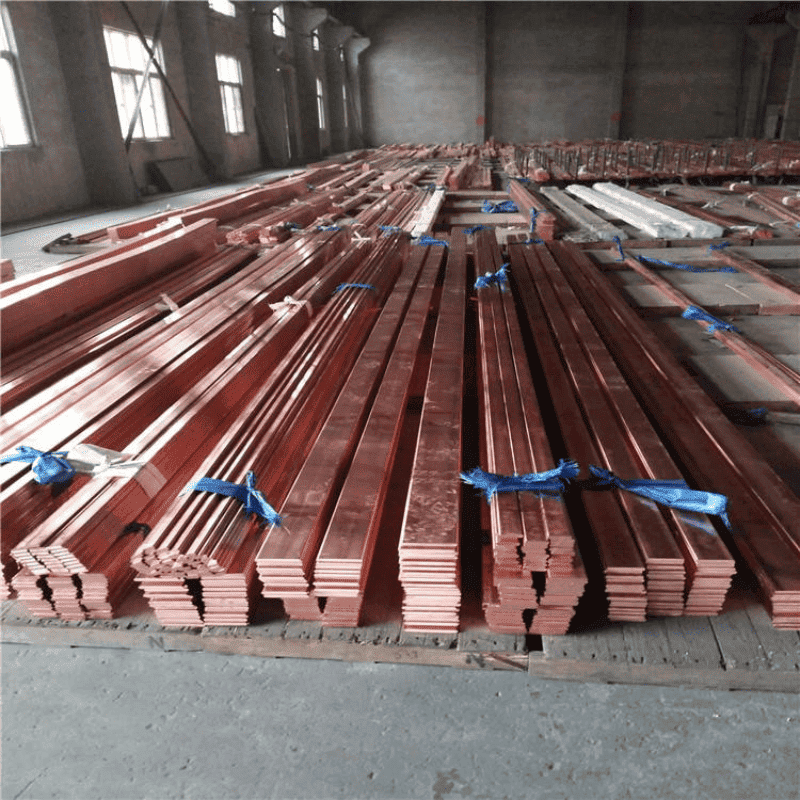

Медный плоский стержень - Склад
-
